DXF関連
 Q1   図面の一部分だけをDXFで保存したい。
  Ans1   DXFで保存するとき、オプションを使う。


 Ans1 DXFで保存するとき、オプションを使う。

(1)下図のファイル名は[土木図.dwg]ですが、左上の[断面図]だけをDXFとして保存します。



(2)[アプリケーション ボタン]→[名前を付けて保存]→[その他の形式]を選択します。

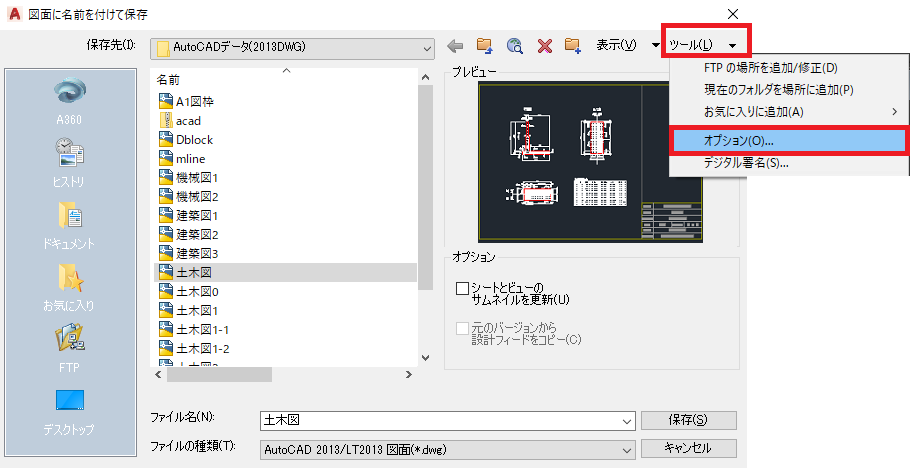

(3)[図面に名前を付けて保存]ダイアログの右上の[ツール]から[オプション]を選択します。



(4)[DXFオプション]タブの中の[オブジェクトを選択]にチェックして、[OK]ボタンを押します。



(5)[図面に名前を付けて保存]に戻ります。
   保存するDXFのバージョンを選択します。ここでは、<2013DXF>を指定しています。

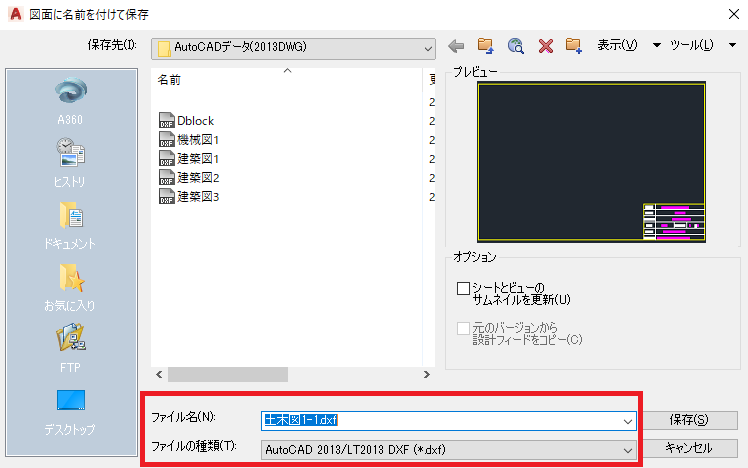

(6)DXFのファイル名と保存先のフォルダを指定します。ファイル名は<土木図1-1.dxf>としています。

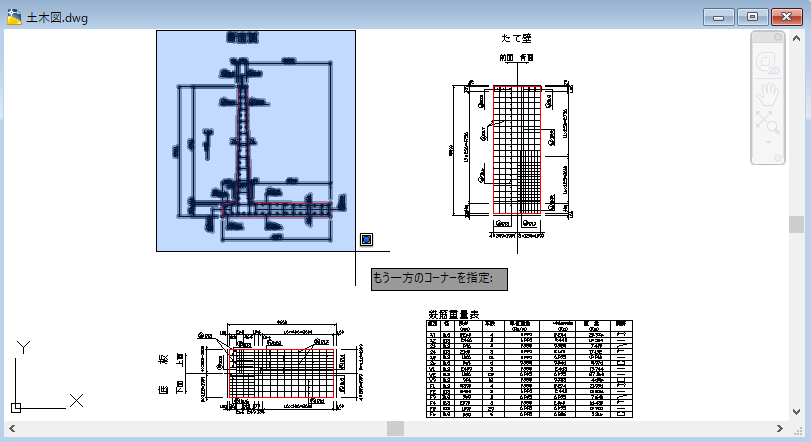

(7)オブジェクトの選択画面に切り替わりますので、DXFで保存したい部分をマウスで選択します。
   下図では、左上の<断面図>を選択しています。



(8)確かに保存されたかどうかを確認してみます。

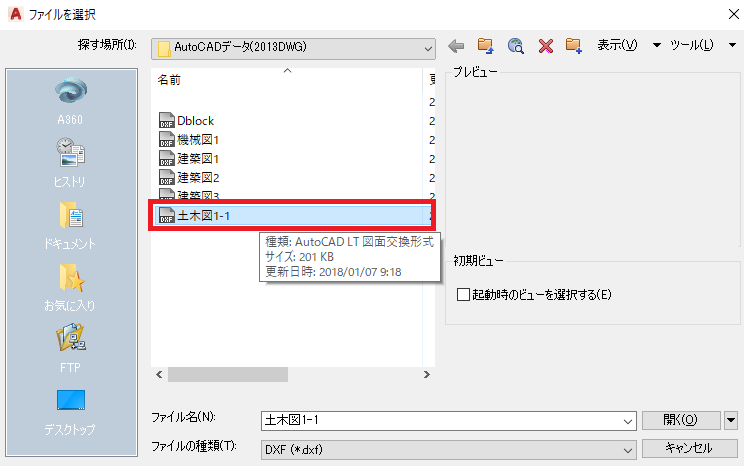

   [ファイルを選択]ダイアログから、部分保存した<土木図1-1>を選択します。

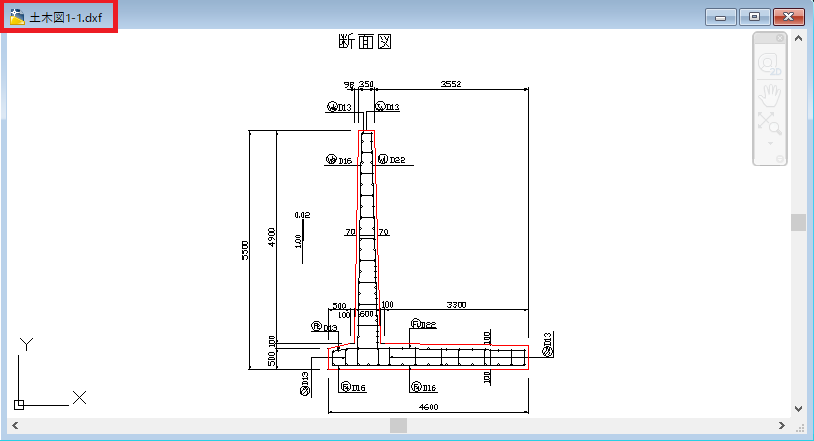

(9)ちゃんと<土木図1-1.dxf>が表示されました。
