 第7章  角度寸法
 Q1   180°を超える角度寸法を出したい。

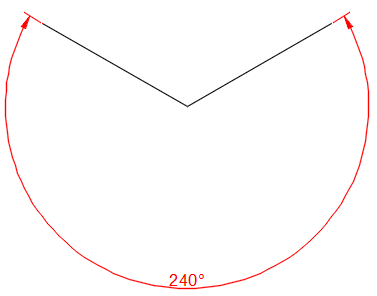

  Ans1   180°を超える角度寸法を出す方法。


 Ans1 180°を超える角度寸法を出す方法。

【方法1】

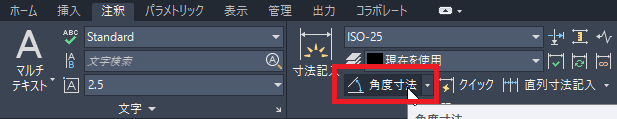

(1)[寸法] → [角度寸法]を選択します。



(2)
 円弧、円、線分を選択 または <頂点を指定(S)>: 右ボタンまたはエンターを押します。

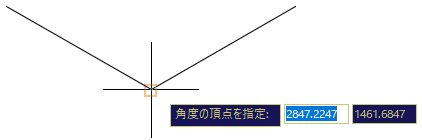

 角度の頂点を指定:  線分の交点(頂点)を指示します。



(3)
 頂点からの角度の 1 点目: 右の線分の終点(端点)を指示します。




(4)

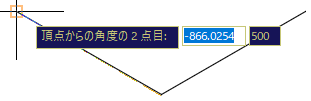

 頂点からの角度の 2 点目: 左の線分の終点(端点)を指示します。




(5)

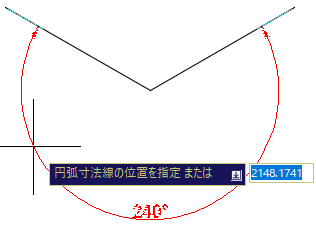

 円弧寸法線の位置を指定: 適当な位置でクリックします。

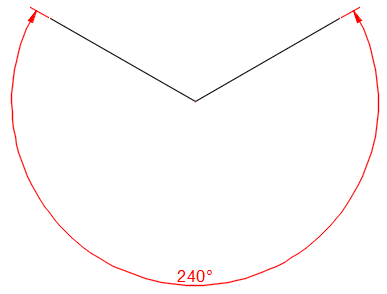

(6)下図のように、180°を超える角度が作成されました。



【方法2】

(1)すでに角度寸法が作図されている場合はマウスで反対側に移動できます。

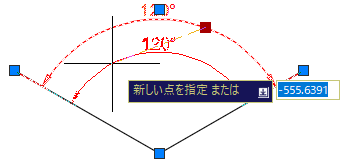

(2)寸法線のグリップ(青)をマウスで選択すると、赤色(ホット グリップ)に変わります。



(3)そのままマウスを反対側へ移動(①→②)させると、寸法線や補助線が移動し、角度も変わります。



(4)下図のように、180°を超える角度が作成されました。
