修正関連
 Q1  ハッチングをトリムできますか?
  Ans1  ハッチングをトリムするには。


 Ans1 ハッチングをトリムするには。

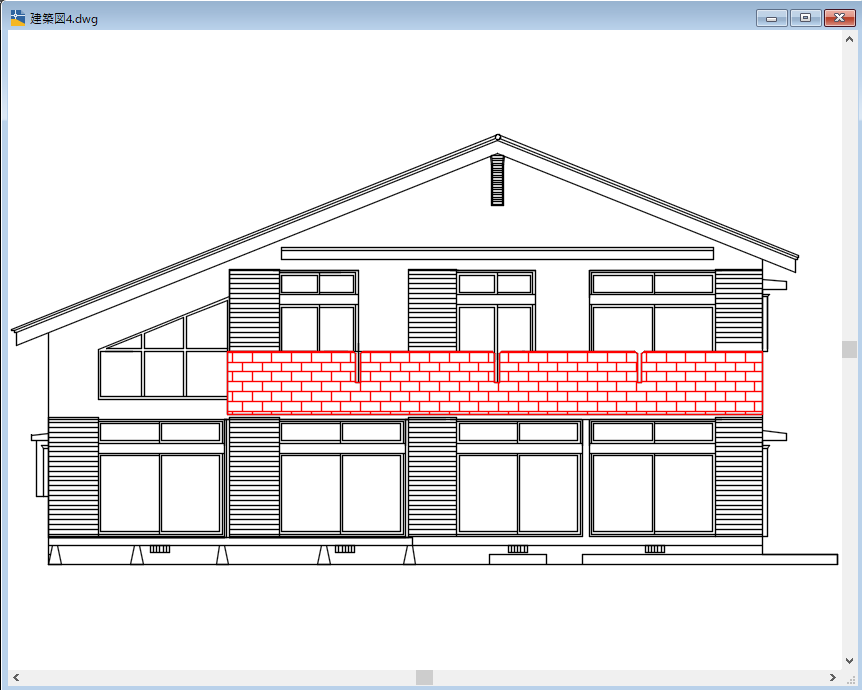

(1)下図のベランダの壁にはハッチング(赤色)が作図されています。
   このハッチングの一部分だけを削除したいと思います。



(2)[作成] → [ポリライン]を選択します。[線分]でも構いません。

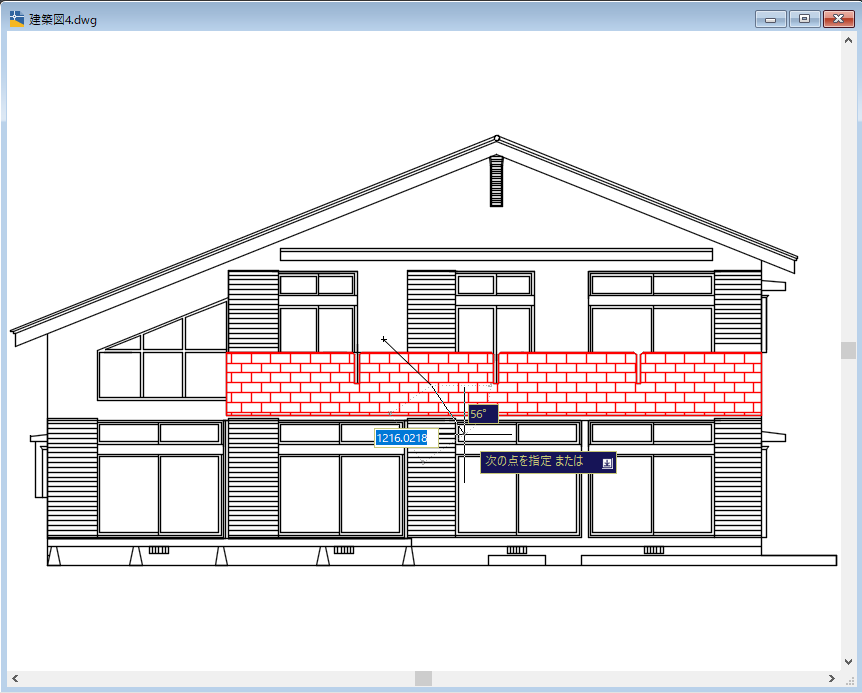

(3)下図のようにハッチングを切り取りたい境界を作図します。
   線分よりポリラインの方が線形を自由に変更できます。

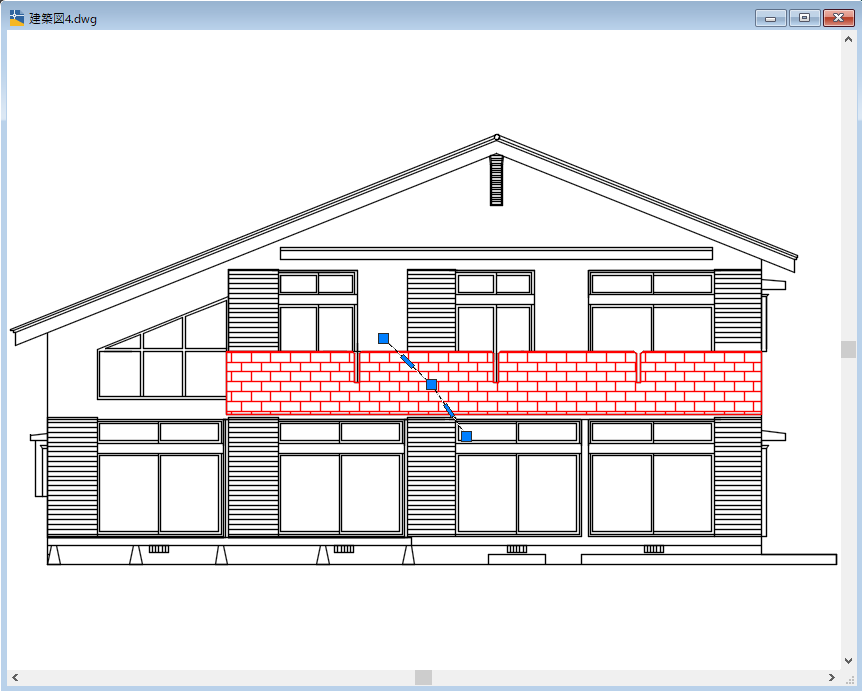

(4)ポリラインで境界を作図しました。



(5)ハッチングはトリムが可能です。
   [修正] → [トリム]を選択します。



(6)
 切り取りエッジを選択...
 オブジェクトを選択 または <すべて選択>:

 ポリラインを選択します。

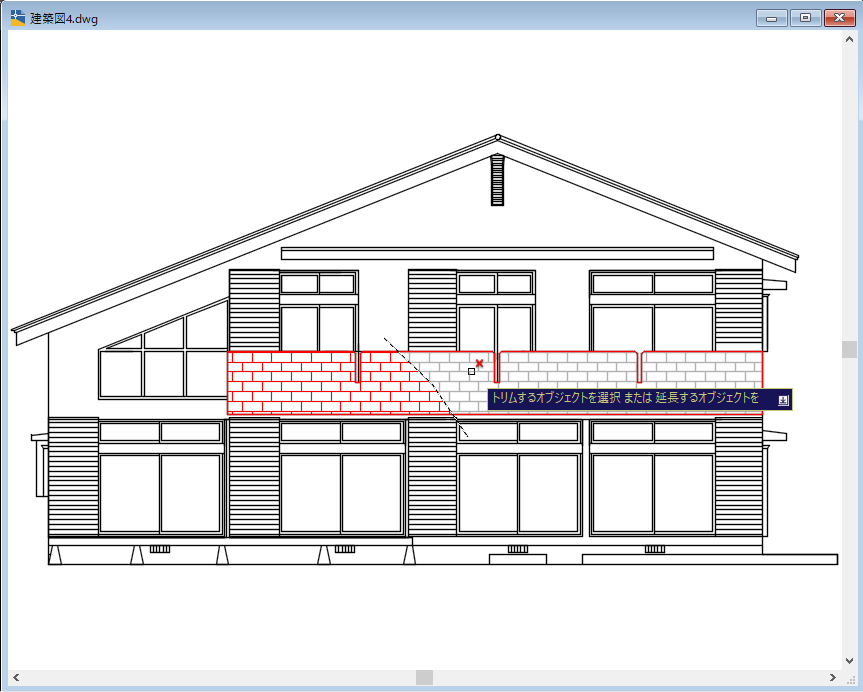

(7)
 トリムするオブジェクトを選択 または Shift を押して延長するオブジェクトを選択 または
 [フェンス(F)/交差(C)/投影モード(P)/エッジ(E)/削除(R)/元に戻す(U)]:

 ハッチングの右側(削除する側)を指示します。

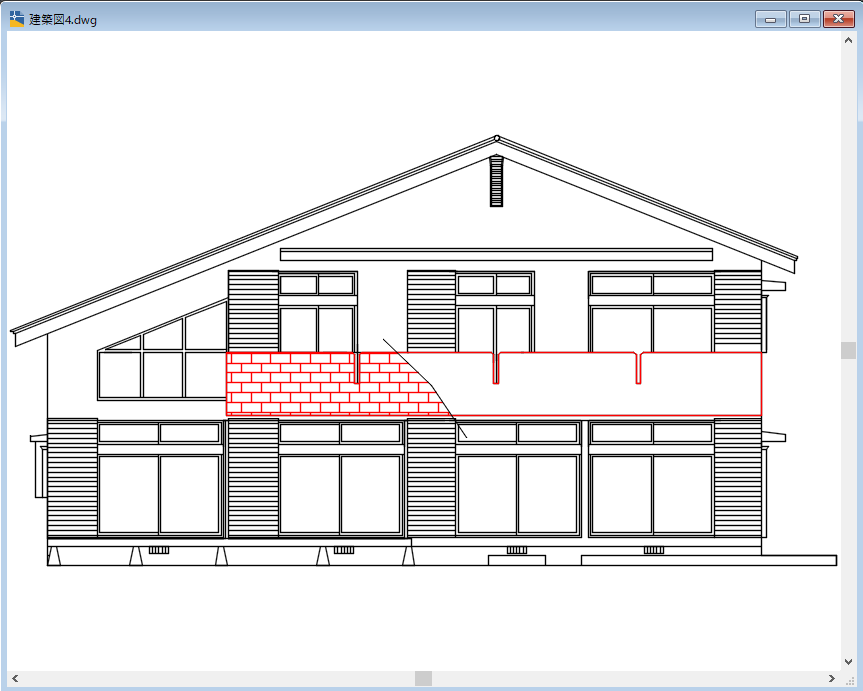

(8)下図のように、ハッチングの右側部分がトリムされました。



(9)下図は境界線のポリラインを削除した図です。
   ハッチング領域の右の境目は開いていますが、境界線は自動で作成できます。

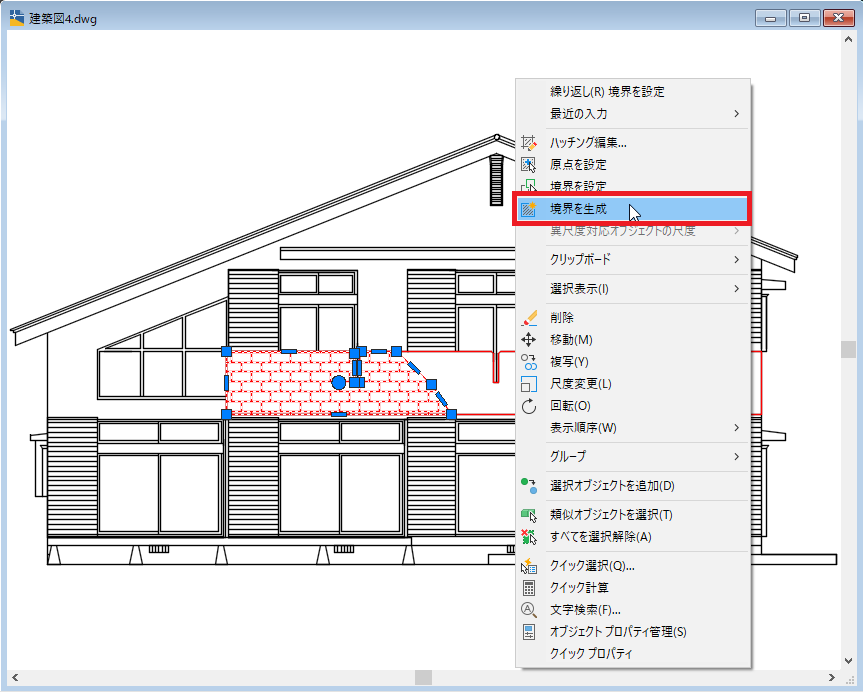

(10)ハッチングを選択した状態で、右ボタンのショートカットから[境界を作成]を選択します。



(11)下図のように、ハッチング領域の右の境目に境界線が作成されました。
