 第4章  座標軸の回転
 Q1  斜めの道路に直角に敷地を作図したい。
  Ans1  斜めの道路に直角に敷地を作図する方法。


 Ans1 斜めの道路に直角に敷地を作図する

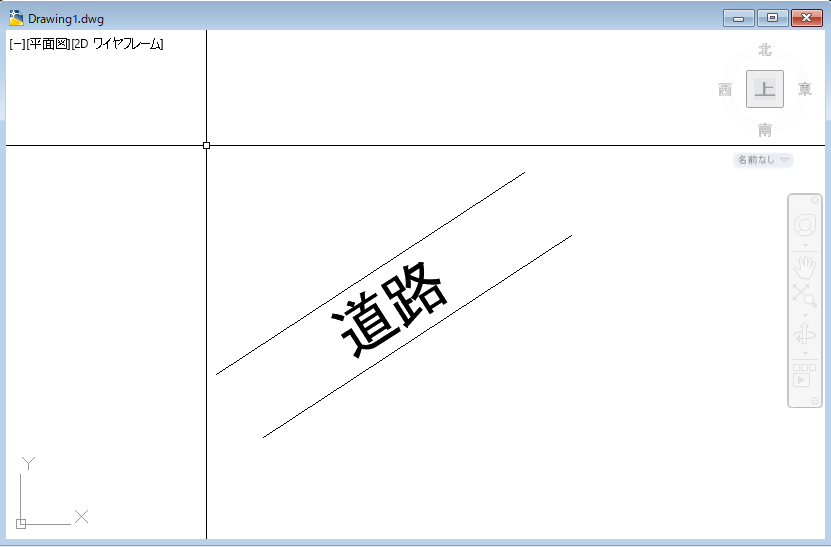

(1)下図は斜めに道路が作図されています。
   この道路に直角に敷地を作図するには、十字カーソルを道路と平行になるように回転します。

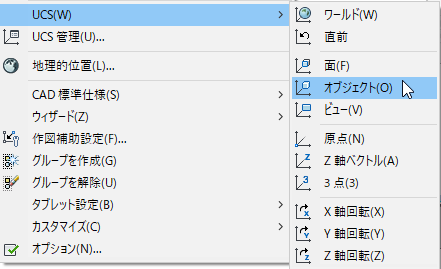

(2)[ツール]→[UCS]→[オブジェクト]を選びます。

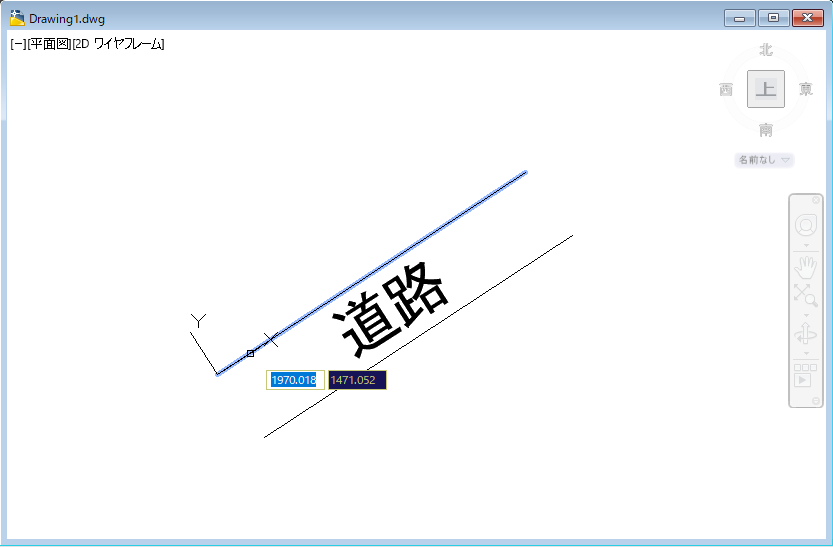

(3)下図のように道路の線を選択すると、十字カーソルが道路の線分と同じ角度に回転します。

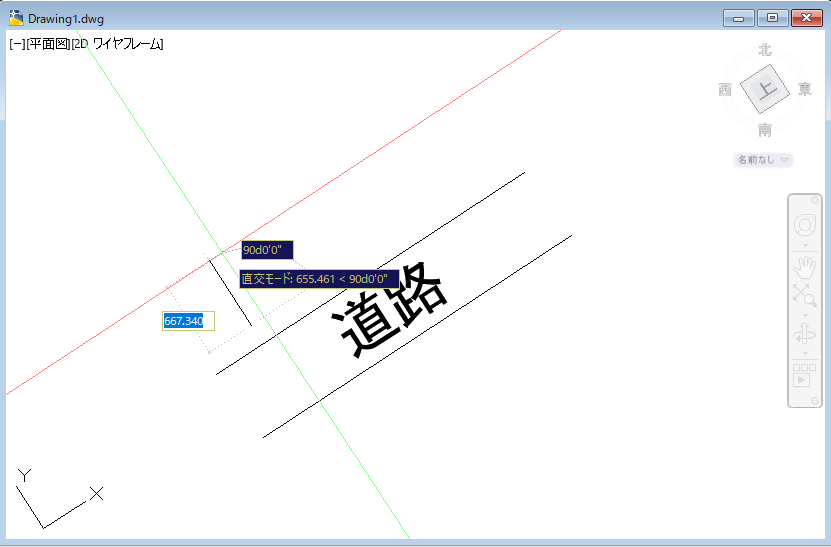

(4)直交モードにして、線分で敷地を作図します。

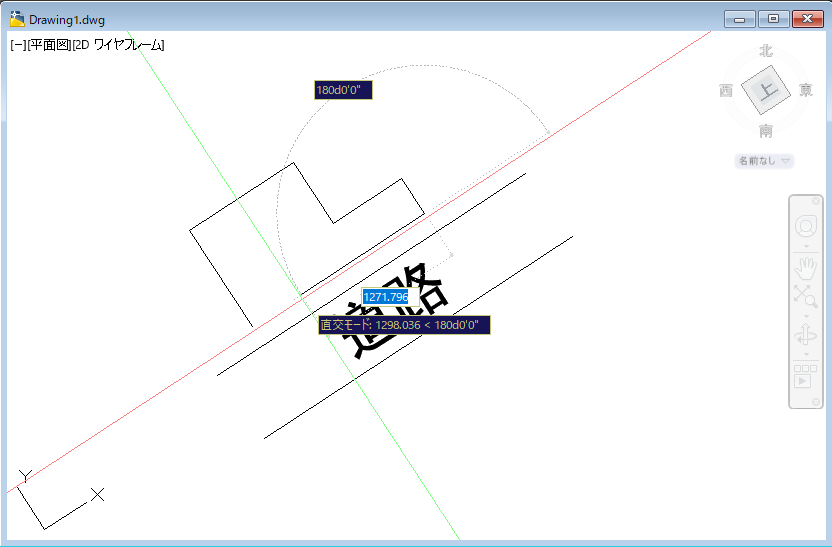

(5)下図のように道路と平行と直角の線分が作図できます。

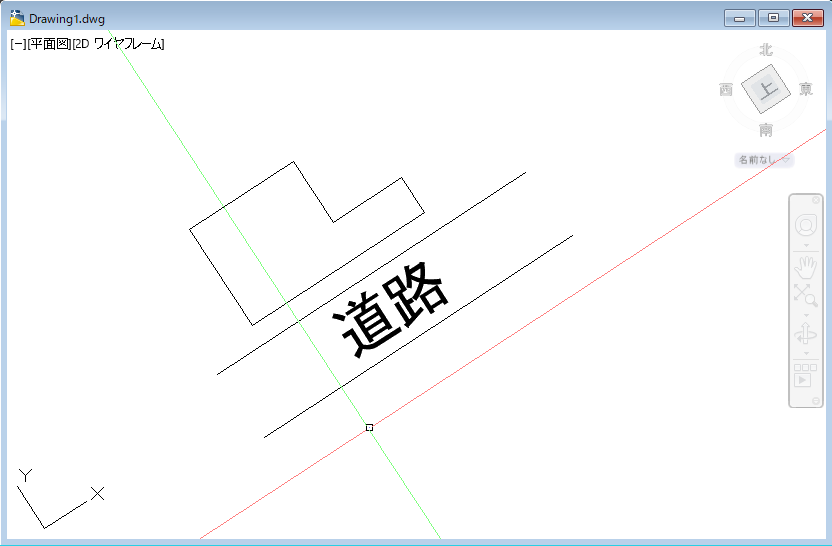

(6)道路と平行に敷地が作図されました。

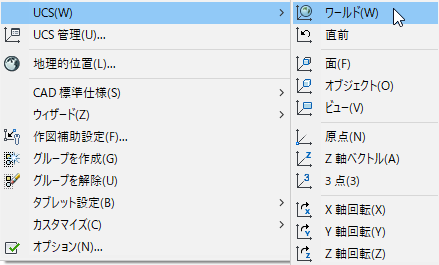

(7)十字カーソルを元に戻すには、[ツール]→[UCS]→[ワールド]を選びます。

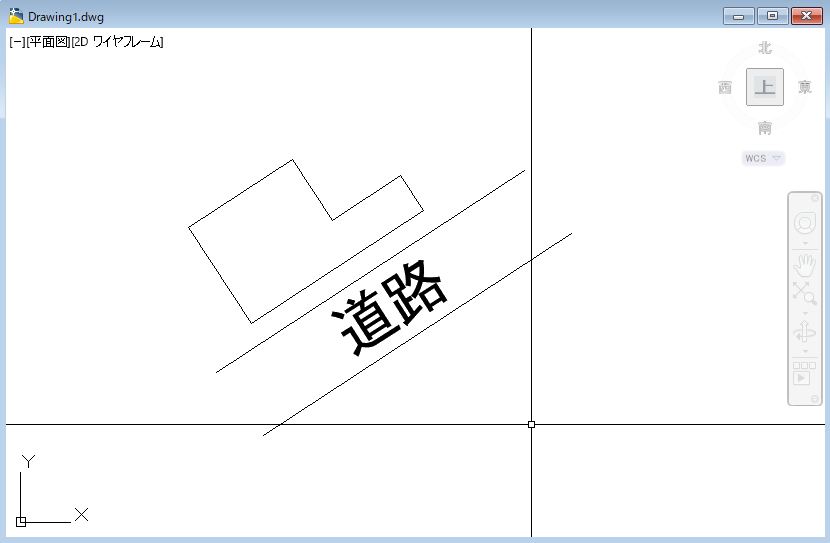

(8)十字カーソルが元の状態に戻りました。
