 第3章  オプション関連
 Q1  ハッチングや寸法補助線に、Oスナップが効かないようにしたい。
  Ans1  オプションの[オブジェクト スナップ オプション]を有効にする。


 Ans1 オプションの[オブジェクト スナップ オプション]を有効にする。

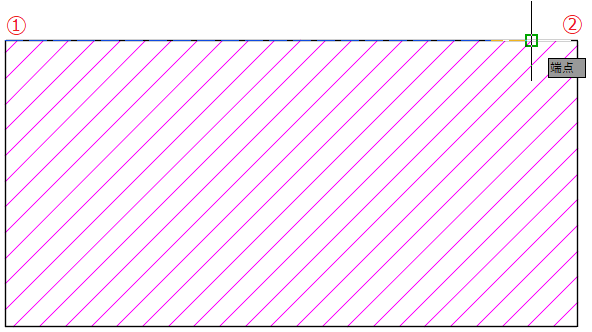

(1)
寸法を作成するために、左端の①を指示して右端の②を選択しようとすると、
ハッチングの端点を取ってしまいました。


(2)
ハッチングの端点をOスナップしないようにするには、
[オプション] -> [作図補助]にある[オブジェクト スナップ オプション]から、[ハッチング オブジェクトを無視]にチェックします。

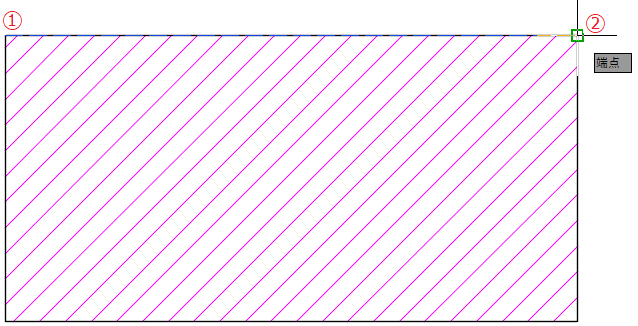

(3)
下図のように、ハッチングの端点は無視されて、右端の端点が取得できました。

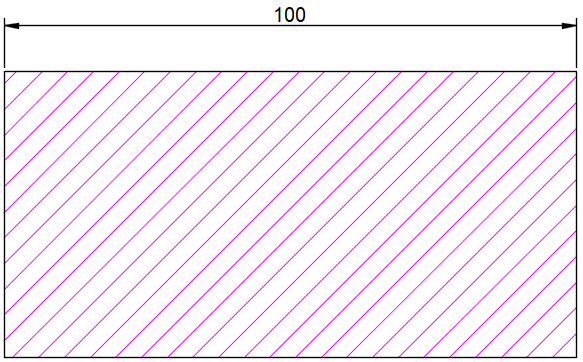

(4)
ハッチングの端点を無視する設定にすると、寸法も正確に作成できます。
